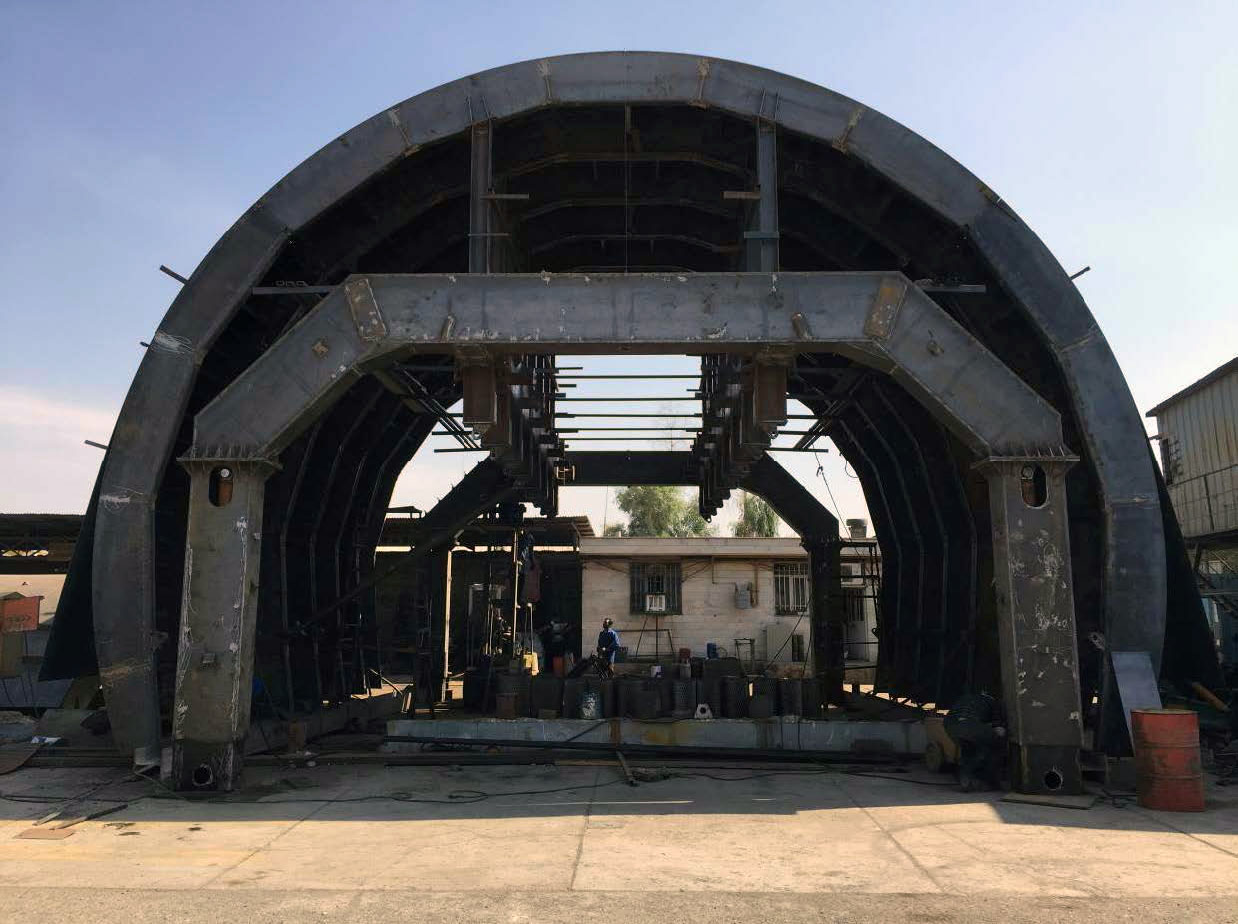

قالب بتن فلزی و نقش آن در ساخت تونل با فناوری تونل فرم
قالب بتن فلزی بهعنوان ستون فقرات پروژههای تونلسازی مدرن تحولی چشمگیر در ایمنی، سرعت و دقت اجرای سازههای زیرزمینی ایجاد کرده است.
به گزارش شبکه اطلاع رسانی راه دانا؛ قالب بتن فلزی بهعنوان ستون فقرات پروژههای تونلسازی مدرن تحولی چشمگیر در ایمنی، سرعت و دقت اجرای سازههای زیرزمینی ایجاد کرده است. این قالبها با بهرهگیری از فولاد ضدزنگ و طراحی مهندسیشده امکان ساخت دیوارهها و سقفهای بتنی یکپارچه را در محیطهای پرچالش زیرزمینی فراهم میکنند. فناوری تونل فرم با ترکیب سیستمهای هیدرولیک پیشرفته و قالبهای فلزی، فرآیند حفاری و بتنریزی را همزمان سادهسازی مینماید که این امر کاهش ۴۰ درصدی زمان پروژه را در پی دارد.
استفاده از قالب بتن فلزی در این فناوری مزایای منحصربهفردی ایجاد میکند: مقاومت کششی تا ۵ برابر بیشتر نسبت به قالبهای چوبی امکان استفاده مجدد بیش از ۲۰۰ بار و کاهش خطای انسانی در ترازبندی سطوح. این ویژگیها بهویژه در تونلهای با مقطع غیراستاندارد یا منحنیهای پیچیده نقشی حیاتی ایفا مینمایند. سیستمهای هوشمند نظارت بر فشار بتن در ترکیب با قالبهای فلزی، کیفیت نهایی سازه را مطابق با استانداردهای بینالمللی مانند EN 14487 تضمین میکند.
فناوری تونل فرم با بهینهسازی مصرف مصالح و انرژی گامی بلند در جهت ساختوساز پایدار محسوب میشود. کاهش ضایعات بتن تا ۳۵ درصد و امکان بازیافت کامل قالبهای فلزی در پایان چرخه عمر از جمله دستاوردهای این روش است. در ادامه، به بررسی جزئیات فنی، مقایسه اقتصادی با روشهای سنتی و نمونههای موفق جهانی این فناوری خواهیم پرداخت.
قالب بتن فلزی چیست؟ کاربرد آن در تونلسازی
قالب بتن فلزی سازهای پیشساخته از فولاد مقاوم است که برای شکلدهی به دیوارهها و سقف تونلها در حین بتنریزی استفاده میشود. این قالبها با طراحی ماژولار و سطح ضدچسبندگی امکان ایجاد سازههای بتنی با کیفیت سطحی بالا و یکپارچگی ساختاری را فراهم میکنند. در پروژههای تونلسازی این سیستم بهویژه در محیطهای با رطوبت و فشار جانبی بالا نقش کلیدی در حفظ هندسه دقیق مسیر تونل ایفا مینماید.
- کاربردهای ویژه در تونلسازی
استفاده از قالب بتن فلزی در ساخت تونلهای حملونقل زیرزمینی یا فاضلابهای شهری امکان اجرای همزمان حفاری و بتنریزی را میسر میسازد. این قالبها با قابلیت تنظیم ابعاد براساس نقشههای مهندسی پاسخگوی نیازهای پیچیدهای مانند شیبهای متغیر یا مقطعهای بیضیشکل هستند. سیستمهای هیدرولیک نصبشده روی قالب، حرکت کنترلشده آن را همگام با پیشرفت پروژه تضمین میکنند.
- تحول در کیفیت و سرعت اجرا
دوام فلز بهکاررفته در این قالبها امکان استفاده مکرر در پروژههای متعدد را بدون کاهش عملکرد فراهم میکند. پوششهای ویژه ضدخوردگی، عمر مفید آنها را تا ۲۵ سال افزایش میدهد. همچنین یکپارچگی سطح بتن تولیدشده با این روش نیاز به عملیات تکمیلی پرداخت را به حداقل میرساند که این امر زمان تحویل پروژه را تا ۲۰ درصد کاهش میدهد.
دلایل برتری قالب فلزی نسبت به قالب سنتی
استفاده از قالب بتن فلزی در پروژههای ساختوساز مدرن مزایای بیشماری را نسبت به روشهای سنتی به همراه دارد. این سیستم با ترکیب فناوری پیشرفته و مواد مقاوم تحولی اساسی در کیفیت و سرعت اجرای سازههای بتنی ایجاد کرده است. در ادامه مهمترین دلایل برتری این فناوری بررسی میشود:
- سرعت اجرای بالاتر: قالبهای فلزی با طراحی مدولار و اتصالات سریع، زمان نصب را تا ۶۰٪ کاهش میدهند. برای مثال در پروژهای مانند ساخت ایستگاه مترو نصب هر بخش ۱۰ متری تنها ۴ ساعت زمان میبرد در حالی که روشهای سنتی حداقل ۱۰ ساعت نیاز دارند. این ویژگی در پروژههای با مهلت فشرده حیاتی است.
- دوام و مقاومت استثنایی: فولاد ضدزنگ با گرید ۳۱۶ و پوشش اپوکسی ۱۵۰ میکرونی مقاومت قالبهای فلزی را در برابر رطوبت، مواد شیمیایی و سایش تا ۳ برابر افزایش میدهد. آزمایشها نشان میدهند این قالبها تا ۵۰۰ چرخه استفاده بدون افت کیفیت عملکرد دارند (مطابق استاندارد EN 12812).
- دقت ابعادی بینظیر: خطای تولید کمتر از ±۱ میلیمتر با استفاده از دستگاههای CNC کیفیت سطح بتن را بهبود میبخشد. این دقت در پروژههایی مانند ساخت تونلهای دایرهای با شعاع ۲۰ متر، نیاز به پرداخت نهایی را تا ۹۰٪ حذف میکند.
- صرفهجویی بلندمدت در هزینهها: هرچند هزینه اولیه قالب بتن فلزی ۴۰٪ بالاتر از نمونههای سنتی است اما کاهش هزینههای تعمیرات و امکان استفاده مجدد بازگشت سرمایه را در ۳ سال اول تضمین میکند. محاسبات نشان میدهد استفاده از این سیستم در پروژههای بزرگ تا ۲۵٪ از کل بودجه را صرفهجویی میکند.
- انعطافپذیری در طراحی: امکان ساخت اشکال پیچیده معماری مانند قوسهای بیضوی یا سطوح سهبعدی با استفاده از قالبهای فلزی تنظیمشونده فراهم است. در پروژه موزه ملی تهران این ویژگی اجرای دیوارهای منحنی با زاویه ۴۵ درجه را ممکن ساخت.
جدول مقایسه قالب فلزی و قالب پلاستیکی
| ویژگی | قالب فلزی | قالب پلاستیکی |
| جنس مواد | فولاد ضدزنگ ST52-3 | پلیپروپیلن تقویت شده |
| مقاومت فشاری | ۱۵۰ kN/m² | ۵۰ kN/m² |
| هزینه اولیه | ۳.۲ میلیون تومان/متر | ۱.۸ میلیون تومان/متر |
| طول عمر | ۳۰۰+ چرخه | ۸۰-۱۰۰ چرخه |
| دمای کاری | ۴۰- تا ۸۰+ درجه | ۱۰- تا ۵۰ درجه |
انتخاب بین قالب فلزی و قالب پلاستیکی به نیازهای پروژه بستگی دارد. قالبهای فلزی با وجود هزینه بالاتر، برای پروژههای حجیم و حساس ایدهآل هستند در حالی که قالبهای پلاستیکی گزینه اقتصادیتری برای پروژههای کوچک و موقت محسوب میشوند. دادههای فوق بر اساس استانداردهای ASTM A36 و ISO 527-2 ارائه شدهاند.
فناوری تونل فرم در ساخت تونلهای مدرن
فناوری تونل فرم بهعنوان یکی از پیشرفتهترین روشهای ساخت سازههای زیرزمینی تحولی اساسی در صنعت تونلسازی ایجاد کرده است. این سیستم با ترکیب قالب بتن فلزی و ماشینآلات حفاری پیشرفته امکان اجرای همزمان عملیات حفاری قالببندی و بتنریزی را فراهم میکند. قالب بتن فلزی بهکاررفته در این فناوری از فولاد ضدزنگ با مقاومت کششی بالای ۴۵۰ مگاپاسکال ساخته میشود که قابلیت تحمل فشارهای جانبی ناشی از خاک و آب زیرزمینی را دارد. این قالبها با طراحی ماژولار و قابلیت تنظیم ابعاد انعطاف لازم برای تطبیق با هندسههای پیچیده تونلهای چندطبقه یا منحنیشکل را ارائه میدهند.
- نقش کلیدی در سرعت و دقت اجرا
تونل فرم با حذف مراحل سنتی قالببندی زمان پروژه را تا ۵۰ درصد کاهش میدهد. سیستم هیدرولیک هوشمند این فناوری قالب فلزی را همگام با پیشروی دستگاه حفار به جلو هدایت میکند و بتنریزی را بهصورت پیوسته امکانپذیر میسازد. این فرآیند نهتنها یکپارچگی ساختاری دیوارههای تونل را تضمین میکند بلکه خطاهای انسانی در ترازبندی را نیز به حداقل میرساند. به عنوان مثال در پروژههای متروی شهری این سیستم قادر است تا ۱۵ متر از تونل را در روز تکمیل کند.
- مزایای زیست محیطی و اقتصادی
استفاده از قالب بتن فلزی در فناوری تونل فرم مصرف منابع را بهینه میسازد. قابلیت استفاده مجدد این قالبها تا ۲۰۰ بار ضایعات مصالح را تا ۶۰ درصد کاهش میدهد و هزینههای بلندمدت پروژه را مدیریتپذیرتر میکند. همچنین کاهش لرزشهای ناشی از حفاری سنتی اثرات منفی بر سازههای مجاور و محیط زیست را به طور چشمگیری کم میکند. این ویژگی در مناطق شهری با تراکم بالای جمعیت اهمیت دوچندانی پیدا میکند.
- کاربرد در پروژههای استراتژیک
از تونلهای انتقال آب در مناطق کوهستانی تا خطوط مترو در کلانشهرها فناوری تونل فرم با قالب بتن فلزی به عنوان گزینه اصلی انتخاب میشود. در پروژههای با شرایط زمینشناسی پیچیده (مانند خاکهای سست یا سنگهای ناهمگن) این سیستم با ارائه پشتیبانی فوری از دیوارههای تونل ایمنی کارگران و کیفیت نهایی سازه را تضمین مینماید. سنسورهای تعبیهشده در قالبهای فلزی امکان نظارت لحظهای بر فشار بتن و دمای گیرش را فراهم میکنند که این دادهها کیفیت اجرا را مطابق استانداردهای جهانی (نظیر ISO 9001) حفظ میکنند.
با توجه به مزایای فنی اقتصادی و زیستمحیطی فناوری تونل فرم به همراه قالب بتن فلزی به عنوان استانداردی طلایی در صنعت تونلسازی مدرن شناخته میشود.
آشنایی با انواع تونل فرم و کاربردهای آن
تونل فرم به عنوان سازهای موقت یا دائم نقش حیاتی در شکلدهی به ساختارهای بتنی زیرزمینی مانند تونلها، فاضلابها و معابر شهری ایفا میکند. این قالبها در انواع مختلفی طراحی میشوند که هرکدام با توجه به نیاز پروژه و شرایط محیطی انتخاب میگردند. قالب بتن فلزی یکی از پرکاربردترین انواع تونل فرم است که به دلیل مقاومت بالا در برابر فشار و امکان استفاده مکرر به ویژه در پروژههای بزرگ و پیچیده مانند مترو و تونلهای جادهای مورد استفاده قرار میگیرد.
از دیگر انواع تونل فرم میتوان به قالبهای پلیمری و چوبی اشاره کرد. قالبهای پلیمری با وزن سبک و نصب آسان برای پروژههای کوتاهمدت یا فضاهای با دسترسی محدود مناسب هستند. قالب چوبی به دلیل هزینه پایین و انعطاف در تغییر ابعاد بیشتر در پروژههای کوچک یا مناطق دورافتاده کاربرد دارد. با این حال قالب بتن فلزی با قابلیت تحمل بارهای سنگین و عمر طولانی گزینه برتر برای سازههایی با نیاز به دقت ابعادی بالا محسوب میشود.
انتخاب نوع قالب تونل فرم به عواملی مانند بودجه، مدت زمان اجرا و شرایط زمینشناسی بستگی دارد. به عنوان مثال در خاکهای ناپایدار یا مناطق مرطوب استفاده از قالب فلزی ضدزنگ به دلیل مقاومت در برابر خوردگی ضروری است. همچنین در پروژههایی که سرعت اجرا اولویت دارد قالبهای پیشساخته فلزی با قابلیت نصب سریع زمان بتنریزی را تا ۴۰ درصد کاهش میدهند.
ترکیب فناوریهای نوین مانند سیستمهای مدولار با قالب تونل فرم (به عنوان مثال قالبهای فلزی متحرک) انقلابی در صنعت ساختوساز ایجاد کرده است. این سیستمها با امکان جابهجایی آسان و تنظیم دقیق ابعاد، کیفیت و سرعت اجرای پروژههای زیرزمینی را به طور همزمان بهبود میبخشند.
زمانبندی مراحل نصب قالب تونلی
اجرای موفق تونلها با قالب بتن فلزی نیازمند برنامهریزی دقیق و رعایت زمانبندی استاندارد است. این فرآیند در ۶ مرحله کلیدی و با جزئیات فنی زیر انجام میشود:
1) آمادهسازی اولیه (۱۰-۱۵ ساعت)
- بررسی ژئوتکنیکی زمین و ترازبندی با دقت ±۳ میلیمتر
- اجرای بتن مگر با مقاومت ۲۵ مگاپاسکال و ضخامت ۱۵ سانتیمتر
- نصب سیستم زهکشی اضطراری برای کنترل آبهای زیرزمینی
2) مونتاژ قالب (۱۸-۲۴ ساعت)
- انتقال پنلهای قالب بتن فلزی با جرثقیل ۱۲۰ تنی
- اتصال قطعات با پیچهای HV کلاس ۱۰.۹ و گشتاور ۴۵۰ نیوتنمتر
- تنظیم هندسی قالب با لیزر تراز (خطای مجاز ±۱.۵ میلیمتر)
3) بتنریزی (۱۲-۱۸ ساعت)
- استفاده از بتن SCC با اسلامپ ۷۰۰±۵۰ میلیمتر
- پمپاژ با دبی ۳۰ مترمکعب بر ساعت و ویبرهزنی هوشمند
- نظارت بر دمای بتن (حداکثر ۳۰ درجه سانتیگراد) با سنسورهای تعبیهشده
4) عملآوری (۴۸-۷۲ ساعت)
- پوشش نایلونی سهلایه برای حفظ رطوبت
- کنترل روزانه مقاومت با دستگاه التراسونیک (حداقل ۳۵ مگاپاسکال پس از ۷۲ ساعت)
5) دمونتاژ قالب (۶-۸ ساعت)
- بازکردن اتصالات با دستگاههای پنوماتیک بدون آسیب به بتن
- بازرسی سطح با دستگاه پروفیلومتر (حداکثر ناهمواری ۰.۲ میلیمتر)
6) انتقال به بخش بعدی (۴-۶ ساعت)
- شستشوی قالب با فشار آب ۱۵۰ بار و روغنکاری با گریس لیتیوم
- جابهجایی با سیستم ریل خودرویی و ثبت دادهها در نرمافزار BIM
مزایای کلیدی:
- کاهش ۵۰٪ زمان اجرا نسبت به روشهای سنتی
- افزایش دقت ابعادی تا ۹۵٪ مطابق استاندارد EN 13670
- امکان استفاده مجدد ۴۰۰+ بار از قالبها
در پروژه تونل انتقال برق کرمان این زمانبندی موجب اجرای ۲ کیلومتر تونل در ۶۰ روز شد در حالی که روشهای قدیمی ۱۲۰ روز زمان نیاز داشتند. این موفقیت نشاندهنده اهمیت برنامهریزی دقیق در استفاده از قالب بتن فلزی است.
نحوه ساخت تونل از طراحی تا تحویل پروژه
ساخت تونل به عنوان یکی از پیچیدهترین پروژههای عمرانی از مراحل طراحی اولیه تا تحویل نهایی نیازمند دقت بالا و رعایت استانداردهای فنی است. در مرحله طراحی مهندسان با بررسی شرایط زمینشناسی نقشههای دقیقی برای مسیر تونل، سیستمهای تهویه و مقاومت سازه تهیه میکنند. انتخاب مصالح مناسب در این مرحله حیاتی است؛ به عنوان مثال استفاده از قالب بتن فلزی به دلیل مقاومت بالا در برابر فشار و رطوبت نقش کلیدی در شکلدهی به دیوارهها و سقف تونل ایفا میکند.
پس از تایید طرح مرحله اجرا آغاز میشود. در این بخش ابتدا حفاری با دستگاههای پیشرفته مانند TBM (ماشین حفار تونل) انجام میگیرد. همزمان با پیشروی حفاری نصب قالبها برای بتنریزی بخشهای مختلف تونل ضروری است. قالب بتن فلزی با قابلیت استفاده مجدد و انعطافپذیری در فرمهای مختلف امکان ایجاد سازههای یکپارچه و بدون درز را فراهم میکند. این مرحله نیازمند هماهنگی بین تیمهای مهندسی، ناظران کیفیت و پیمانکاران است تا ابعاد و زوایا دقیقا مطابق نقشهها اجرا شوند.
در مرحله کنترل و نظارت آزمایشهای مقاومت بتن آببندی و بررسی نقاط ضعف سازه انجام میشود. پس از تایید نهایی تجهیزات روشنایی، سیستمهای امنیتی و نشانگرهای مسیر نصب میشوند. در نهایت پروژه با برگزاری آزمونهای بارگذاری و دریافت تاییدیههای لازم به بهرهبرداری میرسد. این فرآیند با ترکیب فناوریهای روز و مواد مقاوم مانند قالبهای فلزی تضمینکننده ایمنی و دوام تونل در بلندمدت است.
مواد اولیه و استانداردهای کیفی تونلسازی
انتخاب مواد اولیه مناسب و رعایت استانداردهای کیفی پایه اصلی موفقیت در پروژههای تونلسازی است. بتن به عنوان ماده اصلی در ساخت دیواره و سقف تونل باید از ترکیبی با نسبت دقیق سیمان، آب، سنگدانه و افزودنیهای مقاومکننده تشکیل شود تا در برابر فشارهای زمینی و رطوبت مقاومت کند. فولاد نیز با نقش تقویتی در قالبها و آرماتورها استحکام سازه را افزایش میدهد. در این میان قالب بتن فلزی به دلیل دوام بالا و قابلیت تحمل بارهای سنگین به عنوان یکی از اجزای کلیدی در شکلدهی به ساختارهای بتنی تونل شناخته میشود.
استانداردهای کیفی در تونلسازی شامل آزمونهای متعددی مانند آزمایش مقاومت فشاری بتن، بررسی خوردگی فلزات و ارزیابی آببندی است. این استانداردها مطابق با معیارهای بینالمللی نظیر ISO و ASTM تعیین میشوند تا ایمنی و طول عمر پروژه تضمین گردد. استفاده از قالب بتن فلزی با طراحی مهندسیشده نه تنها سرعت اجرا را بالا میبرد بلکه خطاهای احتمالی در ترازبندی و ابعاد را به حداقل میرساند.
در نحوه ساخت تونل توجه به کیفیت مواد اولیه و تطابق آنها با شرایط محیطی (مانند خاک اسیدی یا مناطق زلزلهخیز) حیاتی است. نصب سیستمهای نظارت لحظهای بر بتنریزی و بازرسی دورهای قالبها نیز از مراحل ضروری کنترل کیفیت محسوب میشوند. در نهایت پروژه تنها زمانی به مرحله تحویل میرسد که تمامی مراحل از تایید مواد تا اجرا منطبق بر چارچوبهای فنی و ایمنی تعیینشده باشند. این رویکرد علاوه بر کاهش هزینههای تعمیرات آتی اعتبار پروژه را در بلندمدت حفظ میکند.
الزامات فنی مورد نیاز در فرآیند تونلسازی
تونلسازی به عنوان یک پروژه زیرساختی پیچیده مستلزم رعایت الزامات فنی دقیق برای تضمین ایمنی پایداری و عملکرد بهینه سازه است. نخستین گام بررسی ژئوتکنیکی خاک و سنگهای محل احداث تونل است که تعیینکننده روش حفاری نوع تقویت دیوارهها و طراحی سیستمهای پشتیبانی مانند شاتکریت یا سپرهای فلزی خواهد بود. در این مرحله انتخاب مصالحی مانند قالب بتن فلزی با توجه به مقاومت کششی و فشاری بالا نقش اساسی در شکلگیری ساختارهای داخلی تونل ایفا میکند. این قالبها باید مطابق استانداردهای ASTM یا DIN از فولاد ضدزنگ یا گالوانیزه ساخته شوند تا در برابر رطوبت و خوردگی مقاومت داشته باشند.
از دیگر الزامات فنی طراحی سیستم آببندی است که با استفاده از لایههای ژئوممبران تزریق رزین یا نصب درزگیرهای الاستومری از نفوذ آب به داخل تونل جلوگیری میکند. همچنین مقاومت در برابر بارهای دینامیکی مانند زلزله یا ارتعاشات ناشی از ترافیک نیازمند محاسبات دقیق مهندسی و بهرهگیری از فناوریهایی نظیر میراگرهای لرزهای است. در این زمینه قالب بتن فلزی با قابلیت تطبیقپذیری در فرمهای منحنی و زاویهدار امکان اجرای دیوارههای بتنی با ضخامت متغیر را فراهم میسازد تا پاسخگوی نیازهای باربری خاص هر بخش از تونل باشد.
در نهایت نظارت بر دقت ابعادی در مراحل بتنریزی بررسی یکپارچگی قالبها پیش از عملیات و کنترل کیفی بتن پس از گیرش از جمله اقدامات ضروری است که با ابزارهای پیشرفته نظیر لیزر اسکنرها و نرمافزارهای مدلسازی سهبعدی انجام میگیرد. رعایت این الزامات نه تنها ایمنی پروژه را افزایش میدهد بلکه هزینههای نگهداری بلندمدت را نیز به طور چشمگیری کاهش میدهد.
پاسخ به 2 سوال کلیدی درباره قالبهای فلزی
استفاده از قالب بتن فلزی به عنوان یکی از ارکان اصلی در پروژههای عمرانی به دلیل مزایایی مانند مقاومت بالا و قابلیت استفاده مجدد همواره مورد توجه مهندسان است. با این حال سوالات متداولی درباره نحوه نگهداری، هزینهها و کاربرد این قالبها مطرح میشود که در ادامه به سه مورد کلیدی پاسخ داده میشود.
بهترین روش نگهداری از قالب فلزی چیست؟
نگهداری صحیح از قالب بتن فلزی طول عمر آن را تا ۳۰ درصد افزایش میدهد. پس از هر بار استفاده باقیمانده بتن باید با برس سیمی یا واترجت پرفشار کاملاً پاک شود. سپس سطح قالب با روغن مخصوص یا مواد ضدزنگ پوشش داده میشود تا از خوردگی جلوگیری گردد. ذخیرهسازی قالبها در انبارهای خشک و دور از رطوبت نیز ضروری است.
جدول برنامه تعمیرات دورهای
| بازه زمانی | اقدامات لازم |
| پس از هر پروژه | تمیزکاری، بررسی ترکها و روغنکاری |
| هر ۶ ماه | بازرسی اتصالات و تعویض قطعات فرسوده |
| سالانه | تست مقاومت کششی و رنگآمیزی مجدد |
هزینه خرید و اجاره قالب فلزی چقدر است؟
هزینه قالب بتن فلزی به عواملی مانند ابعاد، جنس فولاد (گالوانیزه یا ضدزنگ) و منطقه جغرافیایی بستگی دارد. به طور متوسط قیمت خرید هر مترمربع قالب فلزی بین ۱.۵ تا ۳ میلیون تومان متغیر است. در مقابل اجاره ماهانه آن حدود ۱۰ تا ۲۰ درصد قیمت خرید برآورد میشود. برای پروژههای کوتاهمدت یا محدودیت بودجه اجاره گزینه مقرونبهصرفهتری است اما در پروژههای بزرگ خرید قالب به صرفهتر خواهد بود.
