کالبدشکافی عیوب ساختاری در جوشکاری صنایع مادر؛ تحلیل رفتار متالورژیکی و فروش الکترود ایساب در آزمونهای NDT
رد صلاحیت اتصال در آزمونهای التراسونیک (UT) یا پرتونگاری (RT) در صنایع نفت، گاز، خطوط انتقال پرفشار و سازههای مهار هیدرولیکی، فقط به مهارت جوشکار مربوط نیست؛ بخش عمدهای از ناپیوستگیهای بحرانی نظیر ترک گرم در خط مرکزی گرده، حفرات کرمیشکل ناشی از خروج گاز و نفوذ ناقص (Lack of Penetration)، ریشه در ناسازگاری ترمودینامیکی و سینتیکی پوشش فیلرمتال دارند.
به گزارش شبکه اطلاع رسانی راه دانا؛ رد صلاحیت اتصال در آزمونهای التراسونیک (UT) یا پرتونگاری (RT) در صنایع نفت، گاز، خطوط انتقال پرفشار و سازههای مهار هیدرولیکی، فقط به مهارت جوشکار مربوط نیست؛ بخش عمدهای از ناپیوستگیهای بحرانی نظیر ترک گرم در خط مرکزی گرده، حفرات کرمیشکل ناشی از خروج گاز و نفوذ ناقص (Lack of Penetration)، ریشه در ناسازگاری ترمودینامیکی و سینتیکی پوشش فیلرمتال دارند. متالورژیستهای کمپانی سوئدی ESAB دهههاست با بازمهندسی فلاکسهای سیلیکاتی-فلورایدی، این رفتار فازی را کنترل کردهاند. بررسی علل شکست اتصالات سنگین نشان میدهد که چگونه یک خطای کوچک در انتخاب سیمجوش، هزینههای بازکاری (Repair) و توقف خط را تا صدها میلیارد ریال افزایش میدهد.
مکانیزم مهار ترکهای انجمادی و فازهای ترد در اتصال با متریال ایساب
بررسی پتروگرافی و ساختار میکروسکوپی فلز جوش پس از رسوبگذاری نشان میدهد که فیلرمتالهای غیراستاندارد به دلیل عدم تعادل در نسبت فریت دلتا ( یا Ferrite Number) دچار اعوجاج یا ترکهای بیندانهای میشوند.
۱. سینتیک جدایش آخال و پایداری حوضچه مذاب
در گریدهای روتیلی و قلیایی ایساب، اکسیژنزدایی از طریق عناصر فعال مانند تیتانیوم، آلومینیوم و منگنز در کسر زمانی کمتر از صدم ثانیه رخ میدهد. این فرآیند باعث تشکیل آخالهای کروی میکروسکوپی از نوع اکسیدهای کمپلکس میشود که نه تنها تمرکز تنش ایجاد نمیکنند، بلکه به عنوان جوانهزای فاز فریت سوزنی (Acicular Ferrite) عمل کرده و مقاومت به رشد ترک خستگی را افزایش میدهند.
۲. پایداری حرارتی در سیکلهای عملیات حرارتی پس از جوش (PWHT)
در فرآیندهای تنشزدایی کوره (Stress Relieving) که قطعات ضخیم ساعتها در دمای ۶۰۰ درجه سانتیگراد نگهداری میشوند، الکترودهای آلیاژی ایساب پایداری فاز کاربیدی خود را حفظ میکنند. عدم مهاجرت کربن به مرزدانهها مانع از افت شدید چقرمگی ضربه در آزمون شارپی (Charpy Impact Test) میشود.
تحلیل آسیبشناسی عیوب رایج و راهحلهای متالورژیکی گریدهای ESAB
جدول زیر براساس دادههای تجربی پروژههای سدسازی، مخازن کرایوژنیک و فلنجهای خطوط انتقال گاز ترش تنظیم شده است:
|
نوع عیب و ناپیوستگی در جوش |
مکانیزم رخداد در آزمون NDT |
خطای متالورژیکی فیلرمتالهای متفرقه |
گرید راهکار ESAB |
نتیجه بازرسی پس از تست |
|
Porosity (تخلخل گاز) |
حبابهای محبوس در تست رادیوگرافی |
رطوبتپذیری بالا و فلاکس هیدروژنزا |
OK 48.08 |
گاز هیدروژن کمتر از ، پاس کامل RT |
|
Hot Cracking (ترک گرم) |
خط جدایش طولی در تست مایع نافذ (PT) |
نسبت فریت دلتا کمتر از ۳ در استنلس |
OK 68.81 |
ساختار دوفازی آستنیتی-فریتی ()، مقاومت مطلق به ترک |
|
Lack of Fusion (عدم امتزاج) |
خطوط موازی تاریک در تست اولتراسونیک |
ناپایداری قوس و ولتاژ نامتعادل فلاکس |
OK 53.05 |
قوس پایدار در پاس ریشه (Root Pass) حتی با جریان متناوب AC |
|
Embrittlement (تردی دمای پایین) |
شکست ناگهانی در آزمون خمش |
رشد دانههای درشت Widmanstätten |
OK 74.78 |
آلیاژ Mo-Ni، چقرمگی پایدار تا دمای |
|
Slag Inclusion (گیر افتادن سرباره) |
حفرات غیرفلزی کدر در فیلم رادیولوژی |
ویسکوزیته غلط سرباره در حالت سربالا |
OK 48.00 |
سرباره خودجداشونده (Self-releasing) بدون شیار جانبی |
چالشهای اعتبارسنجی انبارداری و زنجیره اصالت در ایران
یکی از نقاط کور پروژههای صنعتی، افت خواص متالورژیکی به دلیل انبارداری نامناسب یا تهیه بار از مجاری غیررسمی است. متریالهای تخصصی جوشکاری با قرار گرفتن در معرض سیکلهای رطوبتی، حتی بدون تغییر رنگ ظاهری، دچار فساد پوشش (Flux Degradation) میشوند.
مهندسان ناظر و شرکتهای مشاور، برای جلوگیری از تقلبهای رایج در مارکتینگ و بازار خاکستری، ملزم هستند استعلام مستقیمی از وندورهای معتبر داشته باشند. در بازاری که نمونههای با بستهبندی مشابه کارگاهی توزیع میشود، دسترسی به مراکز معتبر فروش الکترود ایساب مانند بازرگانی رویان جوش صبا که زنجیره حمل، وکیومهای پلمپ کارخانهای و سرتیفیکیت معتبر تست ضربه و خمش متالورژی را بهصورت مستقیم از تولیدکننده تضمین میکنند، تنها راه ایمنسازی سرمایهگذاریهای سنگین مهندسی است.

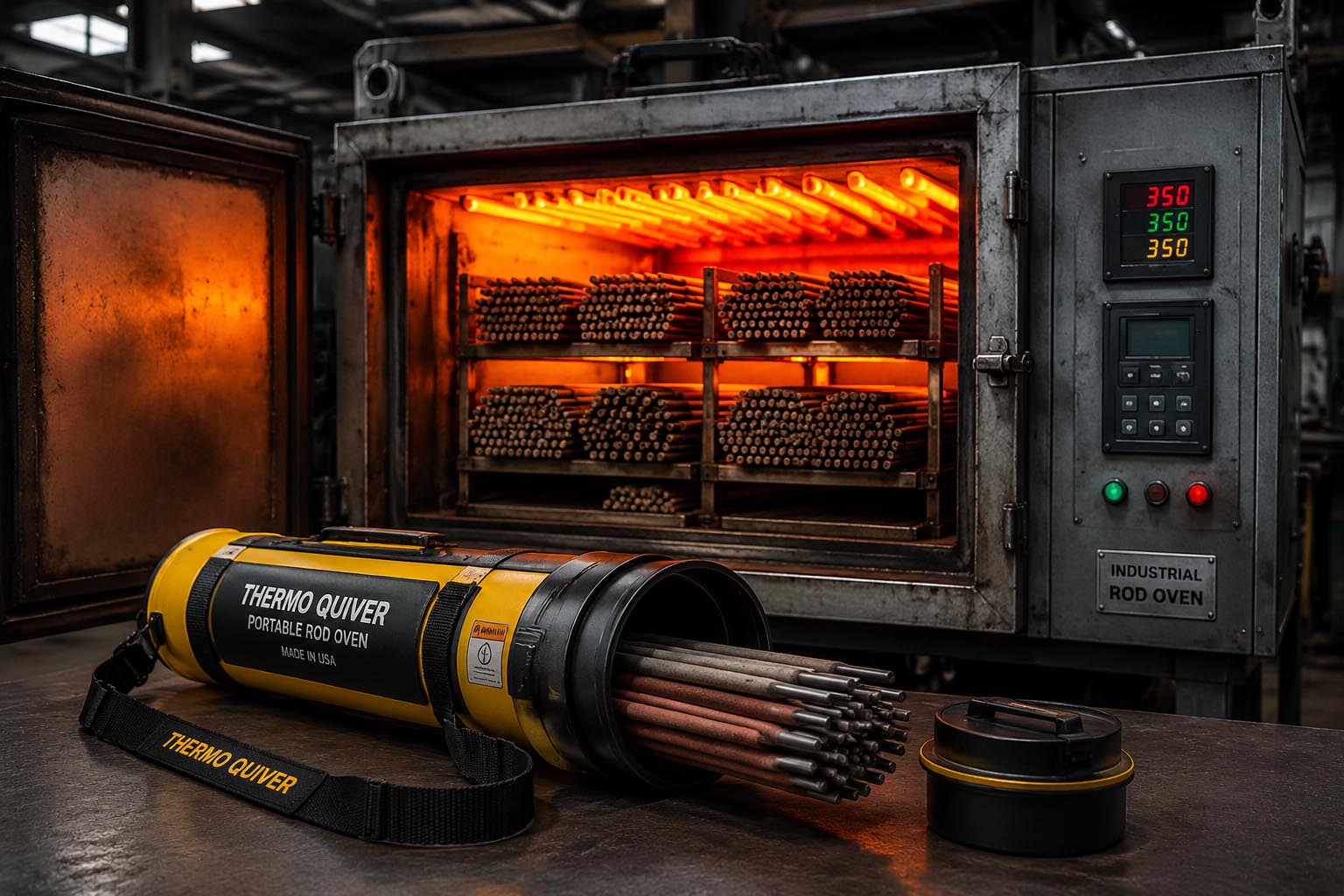

پروتکلهای پخت مجدد در شرایط خاص کارگاهی
در صورتی که پوشش وکیوم محافظ به هر دلیلی در سایت باز شود، استاندارد بازرسی AWS D1.1 و ASME Sec
IX الزام به بازپخت (Re-baking) الکترودها بر اساس دستورالعمل زیر دارد:
دمای کوره (Dryer):350∘C±10∘C⟶زمان ماند:120 min⟶انتقال به هولدینگ:120∘C−150∘C
عدم رعایت شیب دمایی بالا باعث ایجاد شوک حرارتی به فلاکس و پوستهشدن (Spalling) آن حین عبور آمپراژ بالا میشود.
سوالات متداول مهندسی جوش و پایپینگ (FAQ)
۱. دلیل حساسیت بالای الکترودهای سری OK در پاس ریشه (Root Pass) لولهها چیست؟
به دلیل چگالی جریان بالا و شکلگیری بهینه حوضچه مذاب بدون ریزش (Burn-through)، الکترودهای تخصصی ریشهزنی ایساب امکان ایجاد گرده پشت جوش با نفوذ ۱۰۰ درصدی و بدون نیاز به گاز محافظ پشتیبان (Backing Gas) در فولادهای کربنی را فراهم میکنند.
۲. چرا در تستهای رادیوگرافی لولههای انتقال گاز، تخلخل با الکترودهای ایساب به صفر نزدیک میشود؟
فلاکس این الکترودها حاوی ترکیبات فرار هیدروژنی فوقالعاده اندک است و سرباره به سرعت منجمد شده و مانع از تماس هوای اتمسفر با حوضچه انجماد در زاویههای دشوار جوشکاری (موقعیت 6G) میگردد.
۳. تفاوت رفتار الکترودهای پایه نیکل ایساب با نمونههای مشابه ارزانقیمت در چیست؟
در آلیاژهای گرانقیمت پایه نیکل، همگنی توزیع عناصر در مفتول و عدم ایجاد ترک فاز انجمادی در مرزدانهها بسیار حیاتی است؛ پوشش هممرکز دقیق ایساب مانع از پرتاب جرقه (Spatter Loss) و سوختن عناصر آلیاژی گرانبها در قوس الکتریکی میشود.
